TRAITEMENT DES INFILTRATIONS ET INONDATIONS
INTERFACES ESPACES EXTERIEURS/BATIMENTS
Une infiltration ne relève pas nécessairement d’un problème unique d’étanchéité.
L’origine peut être hydraulique, géotechnique, structurelle ou liée aux réseaux : nappe phréatique, défaut de drainage, relevés d’étanchéité dégradés, fissures ou interfaces dalle/voile, contre-pentes, réseaux insuffisants, ouvrages de relevage sous-dimensionnés ou saturation des exutoires.
Selon les situations, les solutions peuvent associer reprise des pentes et des réseaux, drainage intérieur ou extérieur, infiltration et stockage à la parcelle, pompage et relevage, reprise d’étanchéité, cuvelage ou traitement localisé des interfaces.
Les projets complexes sont étudiés avec les compétences complémentaires nécessaires : étanchéité, structure et géotechnique
Diagnostiquer la cause avant de traiter le désordre.
BTP-Conseil intervient sur les ouvrages et bâtiments confrontés à des désordres liés à l’eau : infiltrations en sous-sol, remontées de nappe, parkings inondés, réseaux saturés ou défaillants, défauts de drainage et dysfonctionnements des dispositifs d’évacuation des eaux pluviales.
L’intervention consiste d’abord à identifier les cheminements de l’eau et les causes du désordre, puis à définir une solution adaptée au bâtiment, aux réseaux existants et aux contraintes du site
Un projet de VRD ne relève pas d’un seul sujet.
Gestion de l’eau, organisation de l’espace extérieur, comportement des chaussées ou traitement des désordres liés aux infiltrations et aux inondations répondent à des logiques différentes, mais doivent être traités avec le même niveau d’exigence technique.
BTP Conseil intervient autour de quatres domaines complémentaires, selon la nature du site, les désordres rencontrés, les contraintes d’usage et les objectifs du projet.
Pour analyser le site, dimensionner les besoins, traduire les solutions sur plan et choisir les ouvrages adaptés.
Cette intervention couvre la gestion à la source, les notes de calcul hydrauliques, les réseaux EP, les dispositifs d’infiltration, de stockage, de filtration et de régulation, ainsi que la conformité aux exigences des services instructeurs.
Pour organiser l’espace extérieur dans sa globalité : circulations, niveaux, réseaux, usages et contraintes de chantier.
Ce domaine porte sur la synthèse planimétrique et altimétrique des aménagements, la géométrie des voiries, le nivellement, les cheminements, les bordures, les emprises enterrées et la traduction des études en plans d’exécution lisibles et réalisables.
Pour comprendre les désordres, relier l’état de surface au fonctionnement réel de la structure et orienter les solutions de réparation ou de conception.
Ce domaine couvre la lecture des pathologies, l’analyse du support et de la portance, le dialogue avec la géotechnique, l’adaptation au trafic, le choix des structures de chaussée et l’arbitrage entre réparation ponctuelle, renforcement ou reprise plus lourde.
Recherche des causes d’infiltration ou d’inondation et définition des solutions adaptées : maîtrise des apports d’eau, drainage, réseaux EP, pompage et traitement des interfaces entre bâtiments et espaces extérieurs
GESTION DES EAUX PLUVIALES
CHOISISSEZ VOTRE DOMAINE
AMENAGEMENTS URBAINS ET VRD
STRUCTURES ROUTIERES ET PATHOLOGIE DE VOIRIE
TRAITEMENT DES INFILTRATIONS ET INONDATIONS
Interfaces bâtiments / espaces extérieurs
Situation type 1 —PARKING ENTERRÉ SOUMIS À DES INONDATIONS RÉCURRENTES - LAGNY SUR MARNE
Situation type 3 — INFILTRATIONS EN SOUS SOL SOUS NAPPE - RUE DE LA GRANGE AUX BELLES PARIS 10
Problématique

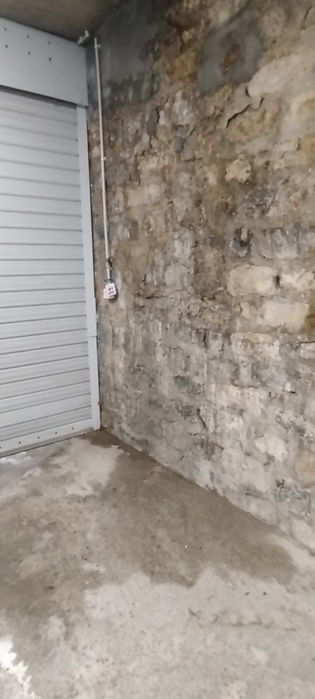

Infiltrations importantes dans plusieurs niveaux de sous-sol : venues d’eau par la dalle, fissures et interfaces dalle/voiles, avec nécessité d’un pompage permanent.
Axes d’étude
Analyse des cheminements de l’eau et comparaison de plusieurs stratégies de traitement : sécurisation de l’exhaure existante, amélioration de la collecte et du drainage, redondance des équipements de pompage, ou traitement plus global de l’étanchéité des ouvrages enterrés.
Enjeu complémentaire
Maîtrise et mise en conformité des rejets d’exhaure avec les prescriptions applicables au réseau public parisien.
Situation type 4 —ÉTANCHÉITÉ DES OUVRAGES ENTERRÉS — LES HORTENSIAS, NEUILLY-SUR-SEINE
Problématique
Infiltrations dans un parking enterré situé sous des jardins et terrasses, avec dégradation des relevés d’étanchéité et désordres localisés au droit des interfaces entre dalle, voiles et aménagements extérieurs.
Intervention
Diagnostic des cheminements de l’eau et des interfaces sensibles, analyse du drainage des aménagements extérieurs et définition des reprises à envisager sur l’étanchéité, les relevés et l’évacuation des eaux.
Particularité
Étude menée en coordination avec les compétences étanchéité et structure, afin de traiter conjointement les désordres visibles et leur origine hydraulique.
Situation type 5 — JARDINS SUR DALLE BETON SATURES EN EAU— LE PRÉ-SAINT-GERVAIS
QUELQUES SITUATIONS TYPES
Les infiltrations et inondations peuvent avoir des origines très différentes : remontée de nappe, défaut de drainage, mauvaise gestion des eaux de toiture, réseaux dégradés, pentes insuffisantes ou interfaces défaillantes entre bâtiments et espaces extérieurs.
Les situations présentées ci-dessous illustrent différents diagnostics et solutions de traitement, depuis la correction ponctuelle d’un dysfonctionnement jusqu’à la réorganisation complète de la gestion des eaux à l’échelle d’un site
Situation type 2 —SATURATION DU RESEAU ET INONDATION EXTERIEURE – L’HAY LES ROSES
Problématique
Parking enterré situé à proximité de la Marne, avec un niveau des plus hautes eaux de la nappe phréatique supérieur au niveau fini du dallage : l’ouvrage est donc considéré comme potentiellement inondable. Cette contrainte était aggravée par plusieurs défauts de conception et d’exécution : eaux de toiture et de terrasses déversées directement au pied des bâtiments, absence de drainage périphérique des fondations et apports d’eau importants au voisinage immédiat des voiles enterrés.
Intervention
Réduire les volumes d’eau atteignant le sous-sol et augmenter les capacités de collecte et d’évacuation :
- Interception des descentes EP avant rejet au pied des bâtiments ;
- Reprise des pentes et drainage des abords ;
- Création d’un collecteur enterré avec siphons de sol dans le parking ;
- Renforcement du dispositif de pompage ;
- Traitement des principaux points d’entrée d’eau ;
- Transfert des eaux vers une tranchée drainante avec trop-plein vers le bassin existant.
Problématique
Saturation du réseau d’eaux pluviales en aval, entraînant des mises en charge et des inondations sur les voiries et espaces extérieurs de la résidence.
Solutions étudiées
Trois niveaux de traitement ont été étudiés :
-
Infiltration répartie à la parcelle : création de tranchées infiltrantes le long des voiries et stationnements, permettant de capter les eaux au plus près de leur point de chute, avec trop-plein de sécurité vers le réseau existant.
-
Stockage et rejet maîtrisé : création d’ouvrages de rétention avec pompage et régulation du débit rejeté vers le réseau public, afin de supprimer les mises en charge de l’aval.
-
Déconnexion complète du réseau public : augmentation des surfaces de pleine terre, création de noues sur les linéaires disponibles et aux points bas des voiries, implantation d’un bassin sec à ciel ouvert, remplacement de surfaces bitumineuses par des revêtements perméables et infiltration des eaux à l’échelle de la parcelle.
Problématique

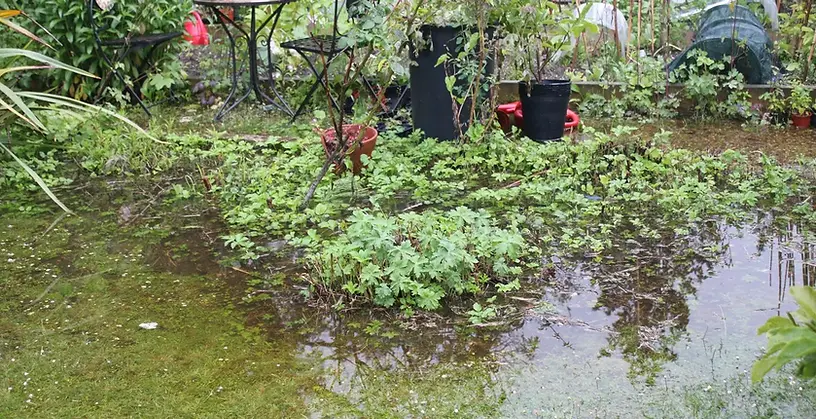

Mise en charge récurrente de plusieurs jardins jusqu’à provoquer des entrées d’eau dans les logements. Les désordres résultent d’une combinaison de facteurs : faible épaisseur de terre, matériaux argileux fortement rétenteurs d’eau, absence de drainage efficace au-dessus de l’étanchéité et évacuations traversant la dalle insuffisantes ou mal positionnées, notamment sous les terrasses.
Solutions étudiées
Réorganisation complète du fonctionnement hydraulique des jardins : création de nouveaux percements et évacuations aux points réellement efficaces, reprise des pentes, mise en place d’un complexe drainant au-dessus de l’étanchéité, amélioration des regards et tranchées drainantes, reprise du drainage sous les terrasses et remplacement des terres argileuses par un substrat plus léger et plus drainant.
Dans les parties en pleine terre, création complémentaire de drains ou tranchées
Situation type 6 — RÉHABILITATION DES RÉSEAUX EP ET PROTECTION DES FONDATIONS — CRÉTEIL
Problématique
Dégradation ancienne des réseaux d’eaux pluviales d’une résidence : boîtes de réception des descentes EP devenues non étanches, réseaux enterrés vieillissants et évacuations insuffisantes au droit des accès et escaliers extérieurs. Ces dysfonctionnements entraînent des apports d’eau répétés en pied de bâtiment, avec humidité des sous-sols et désordres signalés au niveau des fondations.
Intervention
Réorganisation complète de la gestion des eaux pluviales afin d’éviter leur diffusion dans les terrains au voisinage des bâtiments : remplacement des regards et réseaux dégradés, amélioration de la collecte en pied de façade et aux points bas, création d’ouvrages de drainage et transfert des eaux vers des dispositifs dédiés de stockage et d’infiltration.
Principe de réhabilitation
Au lieu de laisser les fuites et dysfonctionnements disperser l’eau dans les sols sur l’ensemble de la résidence, les eaux sont interceptées, canalisées puis regroupées vers des ouvrages hydrauliques maîtrisés, éloignés autant que possible des bâtiments conformément à la réglementation
