GESTION DES EAUX PLUVIALES
Concevoir des réseaux durables et répondre aux
exigences environnementales.
La gestion des eaux pluviales (EP) est devenue le défi majeur de tout aménagement urbain. Face à la saturation des réseaux publics et au durcissement des réglementations (PLU, Agences de l'Eau), l'eau de pluie ne doit plus être systématiquement rejetée, mais gérée à la parcelle.
BTP Conseil vous accompagne pour concevoir des systèmes hydrauliques fiables, conformes et optimisés financièrement.
-
1. Dimensionnement Hydraulique & Rétention
-
Calcul des débits de fuite et dimensionnement d'ouvrages de stockage (Bassins enterrés type SAUL, tranchées drainantes) selon la méthode adaptée au projet : Caquot, méthode des pluies et coefficients pluviométriques de Montana
-
Nos champs d'intervention :
-
2. Désimperméabilisation & Gestion "à la source"
-
Conception de solutions d'infiltration superficielles (noues paysagères, parkings perméables).
-
Accompagnement technique pour l'obtention de subventions environnementales.
-
-
3. Réhabilitation & Mise en Séparatif
-
Diagnostic des réseaux unitaires vétustes (passages caméra / ITV).
-
Ingénierie de séparation des réseaux (Eaux Usées / Eaux Pluviales) en milieu contraint ou site occupé, avec un recours aux techniques douces (chemisage) pour limiter les destructions de surface.
-
Un projet de VRD ne relève pas d’un seul sujet.
Gestion de l’eau, organisation de l’espace extérieur, comportement des chaussées ou traitement des désordres liés aux infiltrations et aux inondations répondent à des logiques différentes, mais doivent être traités avec le même niveau d’exigence technique.
BTP Conseil intervient autour de quatres domaines complémentaires, selon la nature du site, les désordres rencontrés, les contraintes d’usage et les objectifs du projet.
Pour analyser le site, dimensionner les besoins, traduire les solutions sur plan et choisir les ouvrages adaptés.
Cette intervention couvre la gestion à la source, les notes de calcul hydrauliques, les réseaux EP, les dispositifs d’infiltration, de stockage, de filtration et de régulation, ainsi que la conformité aux exigences des services instructeurs.
Pour organiser l’espace extérieur dans sa globalité : circulations, niveaux, réseaux, usages et contraintes de chantier.
Ce domaine porte sur la synthèse planimétrique et altimétrique des aménagements, la géométrie des voiries, le nivellement, les cheminements, les bordures, les emprises enterrées et la traduction des études en plans d’exécution lisibles et réalisables.
Pour comprendre les désordres, relier l’état de surface au fonctionnement réel de la structure et orienter les solutions de réparation ou de conception.
Ce domaine couvre la lecture des pathologies, l’analyse du support et de la portance, le dialogue avec la géotechnique, l’adaptation au trafic, le choix des structures de chaussée et l’arbitrage entre réparation ponctuelle, renforcement ou reprise plus lourde.
Recherche des causes d’infiltration ou d’inondation et définition des solutions adaptées : maîtrise des apports d’eau, drainage, réseaux EP, pompage et traitement des interfaces entre bâtiments et espaces extérieurs
GESTION DES EAUX PLUVIALES
CHOISISSEZ VOTRE DOMAINE
AMENAGEMENTS URBAINS ET VRD
STRUCTURES ROUTIERES ET PATHOLOGIE DE VOIRIE
TRAITEMENT DES INFILTRATIONS ET INONDATIONS
Interfaces bâtiments / espaces extérieurs
Un projet de VRD ne relève pas d’un seul sujet.
Gestion de l’eau, organisation de l’espace extérieur, comportement des chaussées ou traitement des désordres liés aux infiltrations et aux inondations répondent à des logiques différentes, mais doivent être traités avec le même niveau d’exigence technique.
BTP Conseil intervient autour de quatres domaines complémentaires, selon la nature du site, les désordres rencontrés, les contraintes d’usage et les objectifs du projet.
Pour analyser le site, dimensionner les besoins, traduire les solutions sur plan et choisir les ouvrages adaptés.
Cette intervention couvre la gestion à la source, les notes de calcul hydrauliques, les réseaux EP, les dispositifs d’infiltration, de stockage, de filtration et de régulation, ainsi que la conformité aux exigences des services instructeurs.
Pour organiser l’espace extérieur dans sa globalité : circulations, niveaux, réseaux, usages et contraintes de chantier.
Ce domaine porte sur la synthèse planimétrique et altimétrique des aménagements, la géométrie des voiries, le nivellement, les cheminements, les bordures, les emprises enterrées et la traduction des études en plans d’exécution lisibles et réalisables.
Pour comprendre les désordres, relier l’état de surface au fonctionnement réel de la structure et orienter les solutions de réparation ou de conception.
Ce domaine couvre la lecture des pathologies, l’analyse du support et de la portance, le dialogue avec la géotechnique, l’adaptation au trafic, le choix des structures de chaussée et l’arbitrage entre réparation ponctuelle, renforcement ou reprise plus lourde.
Recherche des causes d’infiltration ou d’inondation et définition des solutions adaptées : maîtrise des apports d’eau, drainage, réseaux EP, pompage et traitement des interfaces entre bâtiments et espaces extérieurs
GESTION DES EAUX PLUVIALES
CHOISISSEZ VOTRE DOMAINE
AMENAGEMENTS URBAINS ET VRD
STRUCTURES ROUTIERES ET PATHOLOGIE DE VOIRIE
TRAITEMENT DES INFILTRATIONS ET INONDATIONS
Interfaces bâtiments / espaces extérieurs
Un projet de VRD ne relève pas d’un seul sujet.
Gestion de l’eau, organisation de l’espace extérieur, comportement des chaussées ou traitement des désordres liés aux infiltrations et aux inondations répondent à des logiques différentes, mais doivent être traités avec le même niveau d’exigence technique.
BTP Conseil intervient autour de quatres domaines complémentaires, selon la nature du site, les désordres rencontrés, les contraintes d’usage et les objectifs du projet.
Pour analyser le site, dimensionner les besoins, traduire les solutions sur plan et choisir les ouvrages adaptés.
Cette intervention couvre la gestion à la source, les notes de calcul hydrauliques, les réseaux EP, les dispositifs d’infiltration, de stockage, de filtration et de régulation, ainsi que la conformité aux exigences des services instructeurs.
Pour organiser l’espace extérieur dans sa globalité : circulations, niveaux, réseaux, usages et contraintes de chantier.
Ce domaine porte sur la synthèse planimétrique et altimétrique des aménagements, la géométrie des voiries, le nivellement, les cheminements, les bordures, les emprises enterrées et la traduction des études en plans d’exécution lisibles et réalisables.
Pour comprendre les désordres, relier l’état de surface au fonctionnement réel de la structure et orienter les solutions de réparation ou de conception.
Ce domaine couvre la lecture des pathologies, l’analyse du support et de la portance, le dialogue avec la géotechnique, l’adaptation au trafic, le choix des structures de chaussée et l’arbitrage entre réparation ponctuelle, renforcement ou reprise plus lourde.
Recherche des causes d’infiltration ou d’inondation et définition des solutions adaptées : maîtrise des apports d’eau, drainage, réseaux EP, pompage et traitement des interfaces entre bâtiments et espaces extérieurs
GESTION DES EAUX PLUVIALES
CHOISISSEZ VOTRE DOMAINE
AMENAGEMENTS URBAINS ET VRD
STRUCTURES ROUTIERES ET PATHOLOGIE DE VOIRIE
TRAITEMENT DES INFILTRATIONS ET INONDATIONS
Interfaces bâtiments / espaces extérieurs
-
Calcul analytique des débits de pointe par découpage de sous-bassins complexes (série et parallèle).
-
Application des formules de Caquot ajustées aux coefficients pluviométriques locaux (Montana), remplaçant les abaques empiriques.
-
Justification mathématique de la réduction des rejets pour les projets de désimperméabilisation (cours Oasis, rénovations urbaines) et optimisation des diamètres de canalisations selon les taux de charge
Dimensionner
-
Analyse critique des études de conception défaillantes (obsolescence de l'IT77, erreurs de perméabilité).
-
Identification in situ des malfaçons (défauts d'épaisseurs sur dalles portées, nature inadaptée des terres, absence de drainage).
-
Élaboration de rapports techniques contradictoires pour asseoir les recours en Dommages-Ouvrage et préconisation des travaux de reprise.
-
Dimensionnement d'ouvrages souterrains à forte capacité (SAUL, tranchées drainantes) avec intégration stricte des contraintes géotechniques (portance sous voirie, interaction avec le toit de la nappe phréatique).
-
Conception d'ouvrages de régulation (dimensionnement d'ajutages et de systèmes à effet vortex) pour garantir les débits de fuite réglementaires.
Ouvrages de régulation
Intégration d'ouvrages d'hydraulique douce et de biorétention (jardins de pluie, noues paysagères).
rescription de systèmes de filtration à la source (caniveaux à substrat actif, dalles alvéolaires) pour le traitement qualitatif des premières pluies routières.
.jpg)

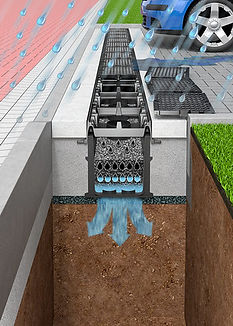

Caniveau filtrant
Pour traitement des premières pluies.
Dispositif de collecte linéaire intégrant un substrat filtrant permettant le traitement des premières pluies (≈ 10 mm) avant rejet vers un ouvrage d’infiltration ou vers le réseau.
Bassin à structure alvéolaire (type SAUL / ultra-léger)
Paragraphe. Cliquez sur « Modifier texte » ou double-cliquez sur la zone de texte pour modifier son contenu et ajouter toutes les informations importantes que vous souhaitez partager avec vos visiteurs.
Bassins de rétention/infiltration en série
Bassin permanent, végétalisé en berges et en fond, qui reçoit les eaux de voirie . Les plantes semi-aquatiques (roseaux, iris, massettes...) assurent un traitement naturel des polluants avant infiltration et évapotranspiration, se substituant au séparateur à hydrocarbures. Le bassin est dimensionné pour accepter des variations importantes de niveau : les espèces végétales choisies supportent aussi bien les périodes sèches que les montées en eau. Note technique : une étude géotechnique est requise pour vérifier la compatibilité avec le niveau de nappe (1 m mini entre fond de bassin et plus hautes eaux) et la perméabilité du site

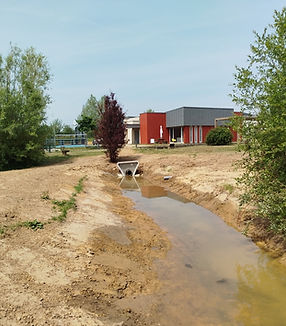

Noue végétalisée de bord de chaussée ou de pied de talus
La noue est une dépression linéaire enherbée, implantée en bordure de voirie, qui collecte, filtre et infiltre les eaux de ruissellement. Les plantes semi-aquatiques (iris des marais, joncs, laîches, phragmites, miscanthus...) jouent un rôle épurateur en retenant les matières en suspension et en dégradant une partie des polluants. La noue fonctionne à sec la plupart du temps et ne se remplit qu'en cas de pluie. Elle constitue une alternative douce et paysagère au réseau enterré traditionnel.
Des grilles de surverse, calées au niveau de la cote de projet, permettent l'évacuation des volumes exceptionnels vers un massif filtrant aval.
Selon la perméabilité du sol, la place disponible, la présence éventuelle d’une nappe et le niveau de rejet admissible, plusieurs types d’ouvrages peuvent être combinés pour infiltrer, stocker, filtrer, temporiser les débits et évacuer le surplus.
Tranchée drainante commune — lotissement de maisons jumelées

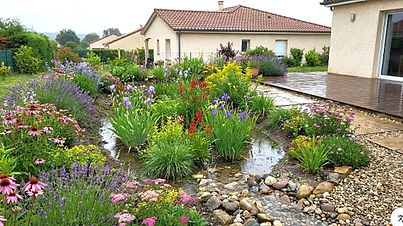

Jardins de pluie (Ouvrages de biorétention)
Cet ouvrage linéaire, commun aux jardins de cinq maisons jumelées, collecte les eaux pluviales via des regards de branchement individuels. Entre chaque regard, un drain perforé noyé dans un massif de granulats 20/70 assure le stockage et l'infiltration. Un géotextile enveloppe le massif pour éviter le colmatage. En extrémité, un regard de tête est équipé d'un régulateur à vortex limitant le débit de rejet vers l'aval, conformément aux prescriptions du gestionnaire du réseau public. Dimensionnement pour une pluie de période de retour 20 ans avec rejet limité.
Ces dalles permettent de conserver une surface perméable sur les aires de stationnement, en limitant l'imperméabilisation et en favorisant l'infiltration directe des eaux pluviales. L'alvéole engazonnée filtre naturellement les polluants. Solution appréciée dans les projets soumis aux exigences du règlement d'assainissement francilien (objectif : zéro rejet ou rejet maîtrisé à la parcelle).
Ce bassin permanent, végétalisé en berges et en fond, reçoit les eaux de voirie et de parking (environ 100 places). Les plantes semi-aquatiques (roseaux, iris, massettes...) assurent un traitement naturel des polluants avant infiltration et évapotranspiration, se substituant au séparateur à hydrocarbures. Le bassin est dimensionné pour accepter des variations importantes de niveau : les espèces végétales choisies supportent aussi bien les périodes sèches que les montées en eau. Note technique : une étude géotechnique est requise pour vérifier la compatibilité avec le niveau de nappe (1 m mini entre fond de bassin et plus hautes eaux) et la perméabilité du site
Dalles alvéolées drainantes -Revêtement drainant — parking à dalles alvéolées engazonnées
Bassin de rétention en eau (bassin mouillé)
Aménagement paysager d'interception conçu pour recevoir l’eau des gouttières, allées ou terrasses, bloquer et infiltrer les ruissellements diffus. Visuellement assez semblable à un massif végétal classique, un jardin de pluie est une légère dépression, profonde d’environ 10 à 20 cm, aménagée à distance des fondations.. L’eau y stagne juste après la pluie, puis s’infiltre en 24 à 48 heures : assez longtemps pour arroser en profondeur, pas assez pour laisser les moustiques se reproduire.
Le fonctionnement repose sur des racines qui structurent le sol. Les plantes indigènes, adaptées à votre climat, développent des systèmes racinaires profonds et ramifiés qui décompactent la terre, limitent l’érosion et ouvrent des galeries d’infilration. Elles filtrent aussi une partie des polluants véhiculés par les eaux pluviales. Pour que tout tienne, le jardin se divise en trois zones : centre très humide, pentes encore fraîches, bord beaucoup plus sec
Sous la couche de terre végétale (30 cm minimum), un massif de matériaux poreux (cailloux/graves) peut augmenter le stockage temporaire des volumes d'eau interceptés si infiltration est médiocre
